ระยะห่างในการติดตั้งสำหรับมู่เล่ย์หัวสายพานลำเลียงมีอะไรบ้าง?

เมื่อพูดถึงระบบสายพานลำเลียง เฮดพูลเล่ย์มีบทบาทสำคัญในการรับประกันการทำงานที่ราบรื่นและมีประสิทธิภาพ ในฐานะซัพพลายเออร์ชั้นนำของพูลเล่ย์หัวสายพานลำเลียง เราเข้าใจถึงความสำคัญของระยะห่างในการติดตั้งที่เหมาะสมสำหรับส่วนประกอบที่สำคัญเหล่านี้ ในบล็อกโพสต์นี้ เราจะเจาะลึกประเด็นสำคัญของระยะห่างในการติดตั้งสำหรับมู่เล่ย์หัวสายพานลำเลียง โดยให้ข้อมูลเชิงลึกอันมีค่าแก่คุณเพื่อเพิ่มประสิทธิภาพการทำงานของระบบสายพานลำเลียงของคุณ

ทำความเข้าใจกับรอกหัวสายพานลำเลียง

ก่อนที่เราจะพูดถึงระยะห่างในการติดตั้ง เรามาทบทวนกันสั้นๆ ว่ามู่เล่ย์หัวสายพานลำเลียงคืออะไร โดยทั่วไปแล้วลูกรอกของหัวจะอยู่ที่ปลายปล่อยของสายพานลำเลียงและมีหน้าที่ในการขับเคลื่อนสายพานลำเลียง โดยปกติแล้วจะขับเคลื่อนด้วยมอเตอร์และถ่ายเทแรงบิดที่จำเป็นเพื่อเคลื่อนย้ายสายพานและขนส่งวัสดุไปตามสายพานลำเลียง

ความสำคัญของช่องว่างในการติดตั้ง

ระยะห่างในการติดตั้งที่เหมาะสมถือเป็นสิ่งสำคัญด้วยเหตุผลหลายประการ ประการแรก ตรวจสอบให้แน่ใจว่าเฮดพูลเล่ย์ทำงานได้อย่างราบรื่นโดยไม่มีการรบกวนจากส่วนประกอบโดยรอบ ซึ่งจะช่วยป้องกันการสึกหรอก่อนเวลาอันควรของลูกรอกและสายพานลำเลียง ลดต้นทุนการบำรุงรักษาและการหยุดทำงาน ประการที่สอง ระยะห่างที่เพียงพอช่วยให้จัดแนวรอกได้อย่างเหมาะสม ซึ่งเป็นสิ่งสำคัญสำหรับการรักษาการเคลื่อนที่ของสายพานและป้องกันไม่ให้สายพานหลุด (เราจะคงการไหลของภาษาอังกฤษไว้ เพียงแจ้งว่าสิ่งสำคัญคือต้องหลีกเลี่ยงการจัดตำแหน่งที่ไม่ถูกต้อง) ท้ายที่สุด ระยะห่างที่เหมาะสมยังให้พื้นที่เพียงพอสำหรับการบำรุงรักษาและการตรวจสอบ ทำให้เข้าถึงรอกได้ง่ายขึ้นเมื่อจำเป็น

การกวาดล้างตามแนวแกน

ระยะห่างตามแนวแกนหมายถึงพื้นที่ที่อนุญาตตามแนวแกนของเพลาลูกรอก ระยะห่างนี้จำเป็นเพื่อรองรับการขยายตัวและการหดตัวเนื่องจากความร้อนของเพลาและรอก เมื่อระบบสายพานลำเลียงทำงาน อุณหภูมิอาจสูงขึ้นส่งผลให้ส่วนประกอบขยายตัว หากไม่มีระยะห่างตามแนวแกนที่เหมาะสม การขยายตัวนี้อาจนำไปสู่ความเครียดที่มากเกินไปต่อแบริ่งและเพลา ซึ่งอาจก่อให้เกิดความเสียหายได้

ตามกฎทั่วไป ระยะห่างตามแนวแกนควรพิจารณาจากวัสดุของเพลาและช่วงอุณหภูมิที่คาดหวัง สำหรับเพลาเหล็ก แนะนำให้ใช้ระยะห่างตามแนวแกนโดยทั่วไปที่ 0.001 - 0.002 นิ้วต่อนิ้วของเส้นผ่านศูนย์กลางเพลา อย่างไรก็ตาม สิ่งสำคัญคือต้องศึกษาข้อกำหนดเฉพาะของผู้ผลิตสำหรับรอกหัวสายพานลำเลียงที่คุณใช้อยู่ เนื่องจากการออกแบบที่แตกต่างกันอาจต้องใช้ระยะห่างที่แตกต่างกัน

การกวาดล้างรัศมี

ระยะห่างในแนวรัศมีคือช่องว่างระหว่างเส้นผ่านศูนย์กลางภายนอกของรอกและส่วนประกอบโดยรอบ เช่น โครงสายพานลำเลียงหรือรอกอื่นๆ ระยะห่างนี้มีความสำคัญอย่างยิ่งในการป้องกันไม่ให้รอกเสียดสีกับชิ้นส่วนอื่นๆ ซึ่งอาจทำให้พื้นผิวรอกและสายพานลำเลียงเสียหายได้

ระยะห่างในแนวรัศมีควรเพียงพอที่จะทำให้เกิดการจัดแนวที่ผิดพลาดเล็กน้อยที่อาจเกิดขึ้นระหว่างการติดตั้งหรือการทำงาน มักแนะนำให้มีระยะห่างในแนวรัศมีขั้นต่ำ 1 - 2 นิ้ว แต่อาจแตกต่างกันไปขึ้นอยู่กับขนาดและการออกแบบของระบบสายพานลำเลียง สำหรับสายพานลำเลียงขนาดใหญ่หรือที่ทำงานในสภาพแวดล้อมที่รุนแรง อาจจำเป็นต้องมีระยะห่างในแนวรัศมีที่มากขึ้น

ระยะห่างจากสายพานและรอกอื่นๆ

ระยะห่างระหว่างเฮดพูลเล่ย์และสายพานลำเลียงก็เป็นสิ่งสำคัญที่ต้องพิจารณาเช่นกัน ควรมีพื้นที่เพียงพอเพื่อป้องกันไม่ให้สายพานถูกหนีบหรือเสียหายขณะพันรอบรอก แนวทางทั่วไปคือต้องมีระยะห่างอย่างน้อย 0.5 นิ้วระหว่างสายพานและหน้าแปลนรอก

นอกจากนี้เมื่อมีมู่เล่ย์อื่นๆอยู่ในระบบสายพานลำเลียงเช่นสายพานลำเลียง Snub Pulleyต้องรักษาระยะห่างที่เหมาะสมระหว่างเฮดพูลเล่ย์และรอกเหล่านี้ ช่วยให้มั่นใจได้ถึงการเคลื่อนที่ของสายพานอย่างราบรื่นและป้องกันการรบกวนระหว่างรอก ข้อกำหนดระยะห่างเฉพาะจะขึ้นอยู่กับประเภทและการจัดเรียงของรอกในระบบ

การกวาดล้างเพื่อการบำรุงรักษาและตรวจสอบ

แง่มุมหนึ่งของช่องว่างในการติดตั้งที่มักถูกมองข้ามคือพื้นที่ที่จำเป็นสำหรับการบำรุงรักษาและการตรวจสอบ การเข้าถึงพูลเล่ย์ส่วนหัวอย่างเหมาะสมเป็นสิ่งจำเป็นสำหรับงานต่างๆ เช่น การหล่อลื่น การเปลี่ยนตลับลูกปืน และการตรวจสอบด้วยสายตา

รอบๆ รอกควรมีพื้นที่เพียงพอเพื่อให้เจ้าหน้าที่ซ่อมบำรุงเข้าถึงทุกส่วนของรอกและส่วนประกอบที่เกี่ยวข้องได้อย่างปลอดภัย ซึ่งอาจรวมถึงทางเดินหรือชานชาลาใกล้กับรอก ตลอดจนระยะห่างที่เพียงพอในการถอดและติดตั้งรอกหากจำเป็น โดยทั่วไปแนะนำให้มีระยะห่างอย่างน้อย 2 - 3 ฟุตรอบๆ รอกเพื่อให้เข้าถึงได้ง่าย

ข้อควรพิจารณาสำหรับประเภทสายพานลำเลียงที่แตกต่างกัน

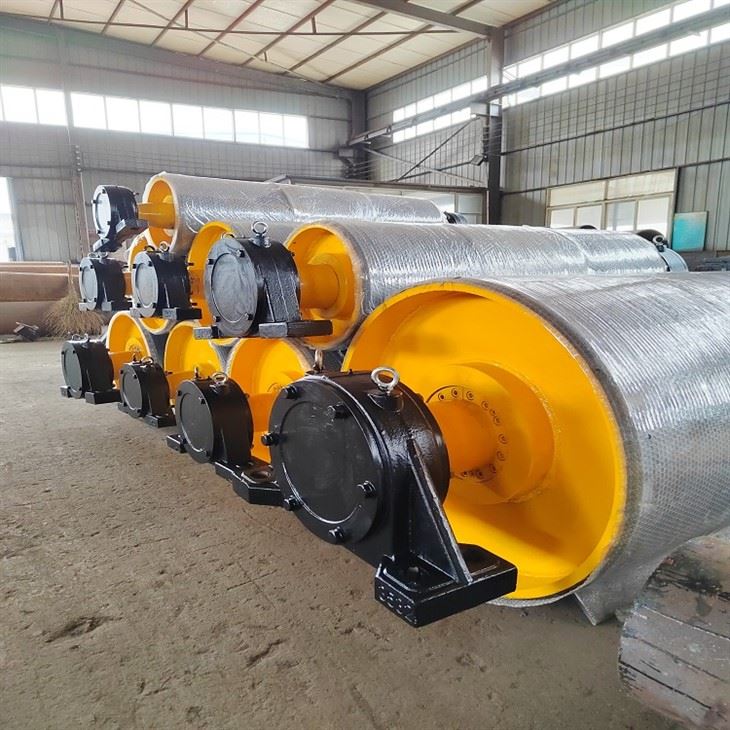

ระยะห่างในการติดตั้งสำหรับมู่เล่ย์หัวสายพานลำเลียงอาจแตกต่างกันไปขึ้นอยู่กับประเภทของสายพานลำเลียง ตัวอย่างเช่น ในกดรัมลำเลียงอาจจำเป็นต้องปรับระยะห่างเพื่อรองรับการออกแบบและการทำงานของระบบดรัมที่เป็นเอกลักษณ์ ในทำนองเดียวกันรอกกลองแบบใช้มอเตอร์ระบบมีข้อกำหนดเฉพาะของตัวเอง เนื่องจากมอเตอร์และส่วนประกอบภายในอื่นๆ อาจส่งผลต่อความต้องการระยะห่างโดยรวม

ผลกระทบของการฝึกปรือที่ไม่ถูกต้อง

หากตั้งค่าระยะห่างในการติดตั้งไม่ถูกต้อง อาจส่งผลเสียหลายประการ ระยะห่างที่ไม่เพียงพออาจนำไปสู่การเสียดสีที่เพิ่มขึ้น ซึ่งอาจทำให้เกิดความร้อนสูงเกินไป การสึกหรอของส่วนประกอบก่อนเวลาอันควร และลดประสิทธิภาพของระบบสายพานลำเลียง ในทางกลับกัน ระยะห่างที่มากเกินไปอาจส่งผลให้การจัดแนวสายพานไม่ถูกต้อง ซึ่งอาจทำให้สายพานหลุดออกจากศูนย์กลาง และอาจสร้างความเสียหายให้กับขอบสายพานหรือส่วนอื่นๆ ของสายพานลำเลียงได้

การทำงานร่วมกับซัพพลายเออร์มืออาชีพ

ในฐานะซัพพลายเออร์รอกหัวสายพานลำเลียง เรามีความเชี่ยวชาญและประสบการณ์ที่จะช่วยคุณกำหนดระยะห่างในการติดตั้งที่เหมาะสมสำหรับระบบสายพานลำเลียงเฉพาะของคุณ เราสามารถให้การสนับสนุนและคำแนะนำด้านเทคนิคโดยละเอียด โดยคำนึงถึงปัจจัยต่างๆ เช่น ขนาดของสายพานลำเลียง ความจุ สภาพแวดล้อมการทำงาน และประเภทของวัสดุที่ขนส่ง

ทีมวิศวกรของเราสามารถทำงานร่วมกับคุณตั้งแต่ขั้นตอนการออกแบบเพื่อให้แน่ใจว่ามู่เล่ย์หัวสายพานลำเลียงได้รับการติดตั้งอย่างถูกต้อง และระยะห่างทั้งหมดอยู่ภายในช่วงที่แนะนำ นอกจากนี้เรายังมีมู่เล่ย์หัวสายพานลำเลียงคุณภาพสูงที่หลากหลายซึ่งได้รับการออกแบบให้ตรงตามมาตรฐานอุตสาหกรรมที่เข้มงวดที่สุด

บทสรุป

ระยะห่างในการติดตั้งที่เหมาะสมสำหรับมู่เล่ย์หัวสายพานลำเลียงถือเป็นสิ่งสำคัญสำหรับการทำงานที่เชื่อถือได้และมีประสิทธิภาพของระบบสายพานลำเลียงของคุณ ด้วยการทำความเข้าใจช่องว่างประเภทต่างๆ เช่น แนวแกน รัศมี และที่เกี่ยวข้องกับสายพานและรอกอื่นๆ คุณสามารถมั่นใจได้ว่ารอกของหัวสายพานลำเลียงจะทำงานได้อย่างเหมาะสมที่สุด

หากคุณอยู่ระหว่างการออกแบบหรืออัพเกรดระบบสายพานลำเลียง หรือหากคุณต้องการเปลี่ยนพูลเล่ย์ที่ส่วนหัวที่ชำรุด เราขอแนะนำให้คุณติดต่อเรา ทีมงานของเราพร้อมที่จะช่วยเหลือคุณในทุกความต้องการรอกของหัวสายพานลำเลียง ติดต่อเราเพื่อหารือเกี่ยวกับความต้องการของคุณและสำรวจว่าผลิตภัณฑ์ของเราสามารถเพิ่มประสิทธิภาพระบบสายพานลำเลียงของคุณได้อย่างไร

อ้างอิง

• "คู่มือสายพานลำเลียง" โดยสมาคมผู้ผลิตอุปกรณ์สายพานลำเลียง (CEMA)
• ข้อมูลจำเพาะของผู้ผลิตมู่เล่ย์หัวสายพานลำเลียง
• มาตรฐานอุตสาหกรรมและแนวทางการติดตั้งระบบสายพานลำเลียง
